卡盤多點夾持，針對薄壁管形，環形工件，可改善工件夾持過程中的變形問題。
卡盤具有防塵功能。
More contact point clamping, it can improve the deformation issue during clamping process for thin wall pipe or ring like workpiece.
Chips proof function.
|
規格 Spec |
楔心行程 |
爪行程直徑 |
最大夾持直徑 |
最小夾持直徑 |
容許油壓缸推力
Max.D.B.Pull |
|---|---|---|---|---|---|
|
TS-212R A8 |
30 |
10.5 |
304 |
32 |
53(5448) |
|
TS-215R A11 |
35 |
12.3 |
381 |
50 |
82(8429) |
|
規格 Spec |
最大夾持力 |
最高轉速 |
慣性矩 |
重量 |
適合油壓缸 |
最大使用壓力 |
|---|---|---|---|---|---|---|
| TS-212R A8 |
142(14597) |
3000 |
0.95 |
67 |
S-150 |
2.1(21) |
|
TS-215R A11 |
248(25495) |
3000 |
1.95 |
116 |
S-200 |
2.1(21) |
|

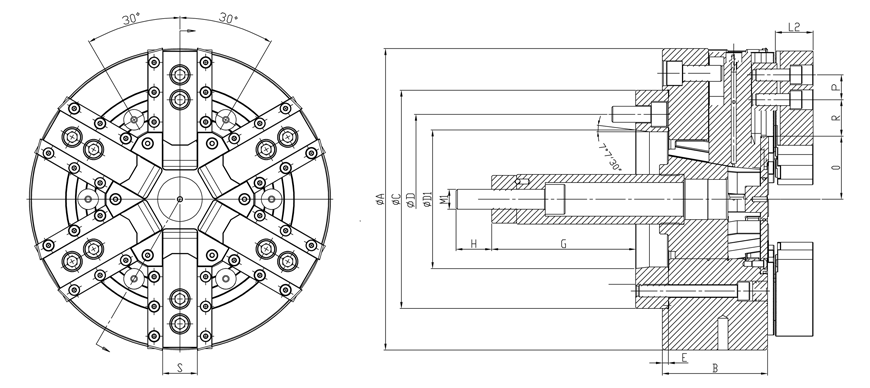

規格 Spec |
A |
B |
C(H6) |
D |
D1 |
E |
G max |
G min |
|---|---|---|---|---|---|---|---|---|
|
TS-212R A8 |
304 |
106 |
220 |
185 |
139.719 |
6 |
145 |
115 |
|
TS-215R A11 |
381 |
116 |
300 |
235 |
196.869 |
6 |
82 |
47 |
|
規格 Spec |
H |
L2 |
M1 |
N |
P |
O max |
O min |
R max |
R min |
S |
|---|---|---|---|---|---|---|---|---|---|---|
|
TS-212R A8 |
36 |
38 |
M20*2.5 |
95 |
25 |
74.3 | 9 |
46 |
9 |
35 |
|
TS-215R A11 |
35 |
50 |
M30*3.5 |
129 |
30 |
93 | 87 |
56 |
12 |
50 |
非標需求可定做 Non-standard requirements can be made
