品牌:NTH
1， 中空單爪夾頭，超長爪行程。
2， 適用于治具夾持。
3， 高剛性結構及高精度夾持。
Single jaw through hole power chuck, super long jaw
stroke.
Suitable for clamping the jig.
Construction of high rigidity and high clamping accuracy.
|

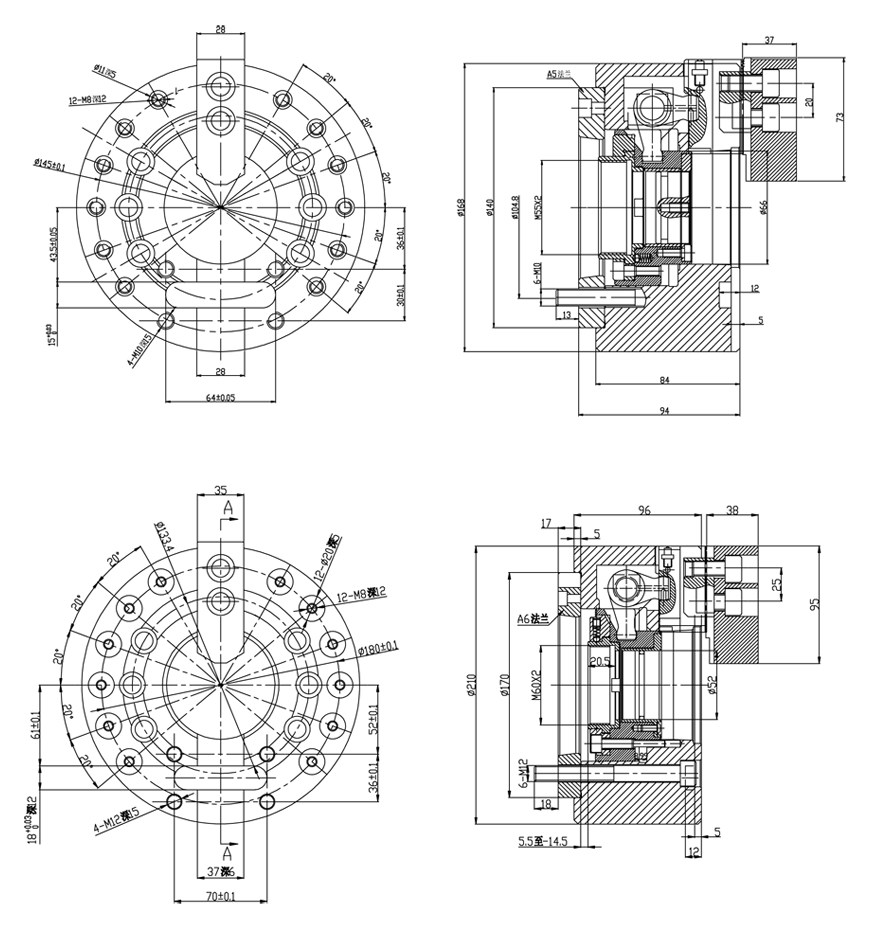

規格Spec 型號Model |
楔心行程 Plunger stroke (mm) |
爪行程(直徑) Jaw stroke(Dia.) (mm) |
直徑夾持范圍 Dia. Clamping Range (mm) |
容許油壓缸推力Max.D.B.Pull KN(kgf) |
最大夾持力 Max clamping force KN(kgf) |
| 1B-06A5 | 15 | 12 | 10-169 | 15.7(1600) | 17.2(1760) |
| 1B-08A6 | 20 | 32 | 10-210 | 22.8(2330) | 27(2750) |
|
規格Spec 型號Model |
最高轉速 Max RPM |
慣性矩 I kg*m2 |
重量 Weight kg |
適合油壓缸 Matched cylinders |
最大使用壓力 Max.pressure Mpa(kgf/cm2) |
| 1B-06A5 | 3600 | 0.05 | 15 | H-1246/HK-1246 | 1.7(17) |
| 1B-08A6 | 3000 | 0.15 | 26 | H-1552/HK-1552 | 1.5(15) |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
