品牌/BAND:NTH
1， DPR后拉式油壓夾頭，在徑向夾持工件的同時向后斜拉。
2， 工件緊貼定位端面，不會上浮，適合對鑄件及鍛件的重切削加工。
3， 夾頭采用圓柱滑動結構，重復夾持精度與定長精度好。
4， 可搭配氣密檢測裝裝置。
DPR pull back power chuck, it pulls back while radial clamping the workpiece.
When the workpiece is clamped onto the basic position end, it can’t move up, it’s suitable for processing casting and forgings parts.
The cylindrical sliding structure is adopted, the repeating clamping accuracy and length fixing accuracy is excellent.
It can go with air detection device to check if the clamping is OK or not.
型號 Model
楔心行程
Plunger stroke
(mm)
爪行程(直徑)
Jaw stroke(mm)
許用推拉力
Max.Pull force
KN(kgf)
最大夾緊力
Max. Gripping force
KN(kgf)
極限轉速
Max. Speed
(r/min)
DPR-06A5
15
7.8
9(910)
25.0(2550)
3500
DPR-08A5
20
10.3
16(1630)
45.0(4590)
3000
DPR-08A6
20
10.3
16(1630)
45.0(4590)
3000
DPR-10A6
20
10.3
21(2140)
60.0(6120)
2500
DPR-10A8
20
10.3
21(2140)
60.0(6120)
2500
DPR-12A8
20
10.3
45(4590）
112.5(11470）
2100
DPR-15A11
20
10.3
53.9(5500）
134.7(13750）
1800
DPR-18A11
20
10.3
53.9(5500)
134.7(13750)
1500
DPR-21A11
28
20
89.2(9100)
151.6(15470)
1200
DPR-24A11
28
20
89.2(9100)
151.6(15470)
1000
|
型號 Model |
夾緊范圍 Gripping range (mm) |
慣量 Moment of inertial (kg.m2) |
重量 Weight (kg) |
適用油缸 Matching cylinder |
最大使用壓力 Max. pressure MPa (kgf/cm2) |
|---|---|---|---|---|---|
|
DPR-06A5 |
22-165 |
0.05 |
16.8 |
S-100 |
2.5(25) |
|
DPR-08A5 |
28-210 |
0.14 |
28.9 |
S-125 |
2.2(22) |
|
DPR-08A6 |
28-210 |
0.14 |
27.1 |
S-125 |
2.2(22) |
|
DPR-10A6 |
35-254 |
0.36 |
53.5 |
S-125 |
1.9(19) |
|
DPR-10A8 |
35-254 |
0.36 |
51.5 |
S-125 |
1.9(19) |
| DPR-12A8 | 50-304 |
0.79 |
73 | S-150 | 2.9(29） |
| DPR-15A11 | 60-381 | 2.05 | 137 | S-200 | 2.0(20） |
|
DPR-18A11 |
80-457 | 2.67 | 180 | S-200 | 2.0(20) |
|
DPR-21A11 |
100-510 | 5.1 | 230 | S-200 | 3.1(31) |
| DPR-24A11 | 160-610 | 7.3 | 330 | S-200 | 3.1(31) |
|

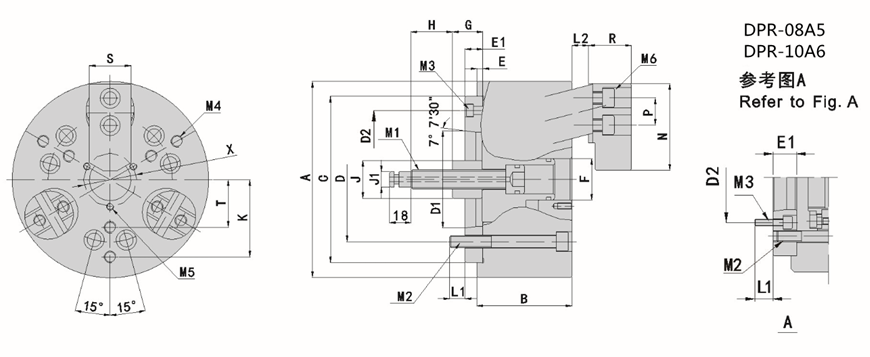

型號 Model |
A |
B |
C(H6) |
D |
D1 |
D2 |
E |
E1 |
F |
G max |
G min |
H |
J |
J1 |
K |
L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DPR-06A5 |
165 |
85 |
140 |
104.8 |
82.56 |
116 |
5 |
15 |
35 |
30 |
15 |
35 |
32 |
13 |
55 |
13 |
|
DPR-08A5 |
210 |
100 |
170 |
133.4 |
82.56 |
104.8 |
5 |
23 |
45 |
27 |
7 |
38 |
37 |
16 |
75 |
17 |
|
DPR-08A6 |
210 |
100 |
170 |
133.4 |
106.38 |
150 |
5 |
17 |
45 |
27 |
7 |
38 |
37 |
16 |
75 |
17 |
|
DPR-10A6 |
254 |
110 |
220 |
171.4 |
106.38 |
133.4 |
5 |
25 |
55 |
31 |
11 |
41 |
48 |
20 |
85 |
19 |
|
DPR-10A8 |
254 |
110 |
220 |
171.4 |
139.72 |
190 |
5 |
18 |
55 |
31 |
11 |
41 |
48 |
20 |
85 |
19 |
|
DPR-12A8 |
304 | 125 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 65 | 50 | 30 | 50 | 55 | 22 | 105 | 20 |
| DPR-15A11 | 381 | 140 | 300 | 235 | 196.87 | 260 | 5 | 22 | 80 | 60 | 40 | 55 | 60 | 25 | 140 | 25 |
|
DPR-18A11 |
457 | 140 | 300 | 235 | 196.87 | 260 | 5 | 22 | 80 | 60 | 40 | 55 | 60 | 25 | 165 | 25 |
|
DPR-21A11 |
510 | 150 | 380 | 330.2 | 196.87 | 235 | 5 | 40 | 108 | 90 | 62 | 55 | 60 | 25 | 180 | 32 |
| DPR-24A11 | 610 | 150 | 520 | 463.6 | 196.87 | 235 | 5 | 40 | 108 | 90 | 62 | 55 | 60 | 25 | 240 | 32 |
|
型號 Model |
L2 min |
M1 |
M2 |
M3 |
M4 |
M5 |
M6 |
N |
P |
R |
S |
T |
X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DPR-06A5 |
8 |
M16 |
6-M10 |
3-M6 |
6-M6 |
3-M5 |
6-M10 |
73 |
23 |
35 |
35 |
35 |
45 |
|
DPR-08A5 |
9 |
M20 |
6-M12 |
6-M10 |
6-M10 |
3-M6 |
6-M12 |
82 |
26 |
40 |
40 |
50 |
60 |
|
DPR-08A6 |
9 |
M20 |
6-M12 |
3-M6 |
6-M10 |
3-M6 |
6-M12 |
82 |
26 |
40 |
40 |
50 |
60 |
|
DPR-10A6 |
9 |
M24 |
6-M16 |
6-M12 |
6-M10 |
3-M6 |
6-M14 |
100 |
32 |
46 |
50 |
55 |
70 |
|
DPR-10A8 |
9 |
M24 |
6-M16 |
3-M8 |
6-M10 |
3-M6 |
6-M14 |
100 |
32 |
46 |
50 |
55 |
70 |
|
DPR-12A8 |
8 | M27 | 6-M16 | 3-M8 | 6-M10 | 3-M6 | 6-M16 | 120 | 36 | 51 | 60 | 70 | 76 |
| DPR-15A11 | 8 | M30 | 6-M20 | 3-M10 | 6-M12 | 3-M8 | 6-M16 | 165 | 40 | 55 | 70 | 95 | 100 |
|
DPR-18A11 |
8 | M30 | 6-M20 | 3-M10 | 6M12 | 3-M8 | 6-M16 | 165 | 40 | 55 | 70 | 105 | 100 |
|
DPR-21A11 |
7 | M30 | 6-M24 | 3-M20 | 9-M12 | 3-M8 | 6-M16 | 130 | 44 | 77.5 | 120 | 120 | 125 |
| DPR-24A11 | 7 | M30 | 6-M24 | 3-M20 | 12-M12 | 3-M8 | 6-M16 | 130 | 44 | 77.5 | 120 | 120 | 125 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
