品牌/Brand：NTH
采用斜柱后拉式結構，精度高，夾緊力大。
卡盤工作時，由斜柱的后拉將工件拉向定位面再進行夾緊，從而保證了徑向尺寸和軸向尺寸的精度。
本卡盤適合于夾持異型工件，尤其是對垂直度和平行度有要求的工件。
注：此型卡盤祇能做外徑夾持，夾持尺寸變換時，須更換軟卡爪。
It‵s adopted the structure of slanting post with pulling back type.high precision,strong clamping force.
The slanting post of the chuck pull the workpiece back to position?place,and then clamping it,therefore,the chuck can ensure the accuracy of radial size and axial size.
This chuck is applicable for clamping the special shape workpiece.especially,itˊs applicable for the workpiece which need high precision?requirements on squareness and parallelism.
Re:This chuck is only for clamping out diameter,the soft jaws need?chanqing when the clamping size is changed.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
容許油壓缸推力 Max.D.B.Pull KN(kgf) |
最大夾持力 Max clamping force KN(kgf) |
|---|---|---|---|---|
| DPT-06A5 | 15 | 7.8 | 6(610) | 16.7(1700) |
| DPT-08A5 | 20 | 10.3 | 10.7(1090) | 30(3060) |
| DPT-08A6 | 20 | 10.3 | 10.7(1090) | 30(3060) |
| DPT-10A6 | 20 | 10.3 | 14(1430) | 40(4080) |
|
DPT-10A8 |
20 | 10.3 | 14(1430) | 40(4080) |
|
規格
Spec 型號 Model |
最高轉速 Max RPM |
最大使用壓力 Max.pressure Mpa(Kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight Kg |
|---|---|---|---|---|
|
DPT-06A5 |
3500 | 1.7(17) | 0.06 | 14 |
| DPT-08A5 | 3000 | 1.5(15) | 0.14 | 26 |
| DPT-08A5 | 3000 | 1.5(15) | 0.14 | 24 |
|
DPT-10A6 |
2500 | 1.3(13) | 0.36 | 50 |
|
DPT-10A8 |
2500 | 1.3(13) | 0.36 | 49 |
|

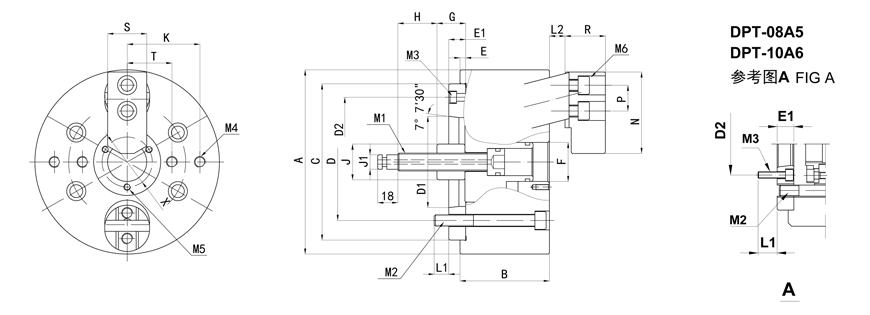

規格
Spec 型號 Model |
A | B | C(H6) | D | D1 | E | E1 | F | G max | G min | H | J | K | L1 | L2 Min |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DPT-06A5 | 165 | 88 | 140 | 104.8 | 82.56 | 5 | 15 | 35 | 30 | 15 | 35 | 32 | 55 | 13 | 8 |
| DPT-08A5 | 210 | 100 | 170 | 133.4 | 82.56 | 5 | 23 | 45 | 27 | 7 | 38 | 37 | 75 | 17 | 9 |
| DPT-08A5 | 210 | 100 | 170 | 133.4 | 106.38 | 5 | 17 | 45 | 27 | 7 | 38 | 37 | 75 | 17 | 9 |
| DPT-10A6 | 254 | 110 | 220 | 171.4 | 106.38 | 5 | 25 | 55 | 31 | 11 | 41 | 48 | 85 | 19 | 9 |
|
DPT-10A8 |
254 | 110 | 220 | 171.4 | 139.72 | 5 | 18 | 55 | 31 | 11 | 41 | 48 | 85 | 19 | 9 |
|
規格
Spec 型號 Model |
M1 | M2 | M3 | M4 | M5 | M6 | N | P | R | S | T | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DPT-06A5 | M16 | 6-M10 | 4-M6 | 4-M6 | 3-M5 | 6-M10 | 73 | 23 | 23 | 35 | 35 | 45 |
| DPT-08A5 | M20 | 6-M12 | 6-M10 | 4-M10 | 3-M6 | 6-M12 | 82 | 26 | 26 | 40 | 50 | 60 |
| DPT-08A5 | M20 | 6-M12 | 4-M6 | 4-M10 | 3-M6 | 6-M12 | 82 | 26 | 26 | 40 | 50 | 60 |
| DPT-10A6 | M24 | 6-M16 | 6-M12 | 4-M10 | 3-M6 | 6-M14 | 100 | 32 | 32 | 50 | 55 | 70 |
|
DPT-10A8 |
M24 | 6-M16 | 4-M8 | 4-M10 | 3-M6 | 6-M14 | 100 | 32 | 32 | 50 | 55 | 70 |
