JPL 精密筒夾夾頭
JPL PRECISION PULL BACK COLLET CHUCK
JPL系列夾頭的優點
JPL ADVANTAGE
Use SK rubber flex collet
Use special fixture to change the collet
The design for stopping?the workpiece is available
The repeatability clamping accuracy is within 0.01mm
The SK collet stroke range is 0.5mm
It’s parallelism clamping, high stability
Applicable for CNC,4 or 5 axis rotary table and so on
JPL產品介紹
JPL系列精密筒夾夾頭是一款專為高精度車床、磨床、專用機所設計的高精密筒夾夾頭。JPL精密夾頭本體是以進口高品質合金鋼為材料，硬化至HRC60度后精密研磨，夾頭本體精度佳，工作精度壽命長。JPL精密筒夾夾頭搭配SK橡膠筒夾工作。此外，橡膠筒夾在夾持動作時，能保持夾持面平行接觸，提供更高的夾持剛度與工作穩定性。橡膠夾頭可以密封工件與機器主軸免受磨料和切屑的損傷。可以作為止水夾頭使用，防止冷卻液的外溢?？梢源钆錃饷軝z測機構實現在線定位檢測。
JPL INTRODUCTION
JPL?is a chuck with high-accuracy, heavy clamping force and rigid body. Whole chuck body is?made of high quality alloy steel?and harden to HRC60 provide the rigid body that capable to handle the heavy duty?working. The parallel clamping promise to clamp the whole length regardless the tolerance of the?work piece. Compare to the typical spring collet, rubber collet can be used more wide and stable.?JPL-D?type is designed with a stopper in the center?for customers requirements.

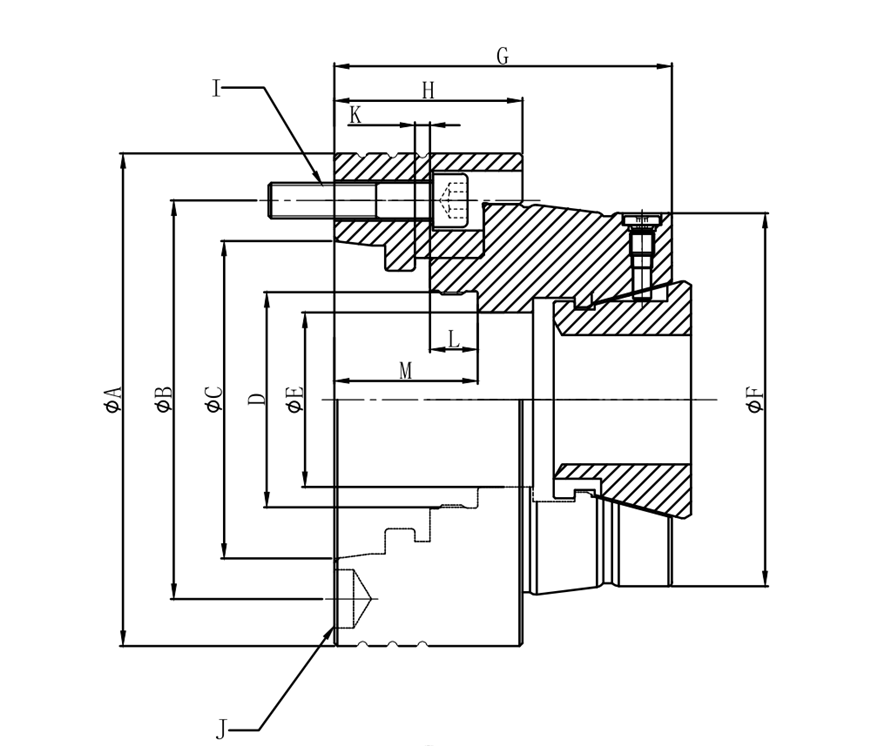

普通型 JPL standard type

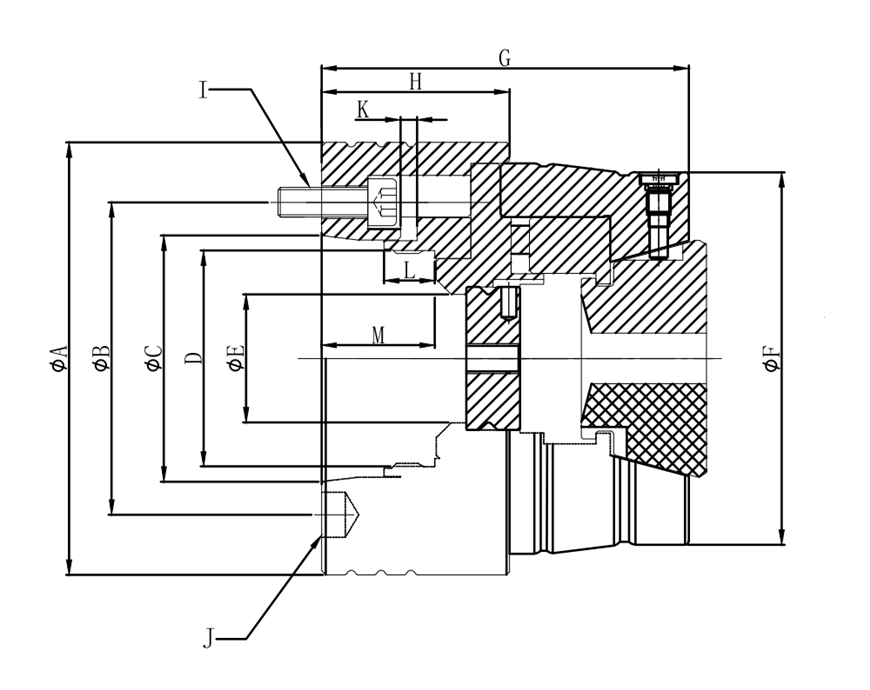

D型（軸向定位） JPL STOPPER TYPE
規格型號
型號
MODEL
SPEC
A
B
C
D
E
F
G
H
I
J
JPL-42
145
104.8
A2-5
M72*1.5
48
125
114
65
6-M10
￠14.5
JPL-42D
145
104.8
A2-5
M72*1.5
43
125
123
63
6-M10
￠14.5
JPL-52
165
133.4
A2-6
M72*1.5
58
125
114
65
6-M12
￠19.5
JPL-52D
165
133.4
A2-6
M72*1.5
53
125
123
63
6-M12
￠19.5
JPL-65
165
133.4
A2-6
M78*1.5
66
145
122
65
6-M12
￠19.5
JPL-65D
165
133.4
A2-6
M78*1.5
66
145
128
65
6-M12
￠19.5
JPL-80
210
171.4
A2-8
M92*1.5
81
160
135
72
6-M16
￠24.2
JPL-80D
210
171.4
A2-8
M92*1.5
81
160
155
75
6-M16
￠24.2
JPL-100
216
171.4
A2-8
M125*1.5
101
195
135
72
6-M16
￠24.2
JPL-100D
216
171.4
A2-8
M125*1.5
101
195
155
75
6-M16
￠24.2
型號
MODEL
SPEC
拉桿行程K
Draw bar
L
M
最大拉力
Max pull
使用筒夾
Collet
筒夾行程
Collet stroke
最大通孔夾
Max clamping
dia. For thru hole
最高轉速
Max RPM
JPL-42
5
21
53.5
3200
SK-42
±0.5
42
6500
JPL-42D
5.5
17
38
3200
SK-42
±0.5
42
6500
JPL-52
5
21
53.5
3200
SK-52
±0.5
52
6500
JPL-52D
5.5
17
38
3200
SK-52
±0.5
52
6500
JPL-65
5
21
53.5
4000
SK-65
±0.5
65
5500
JPL-65D
5.5
19
40
4000
SK-65
±0.5
65
5500
JPL-80
5
21
55
4300
SK-80
±0.5
80
5000
JPL-80D
5.5
19
41
4300
SK-80
±0.5
80
5000
JPL-100
5
21
55
5000
SK-100
±0.5
100
4500
JPL-100D
5.5
19
41
5000
SK-100
±0.5
100
4500
stroke K
force kgf
