品牌/Brand：NTH
后拉式筒夾夾頭，適用于各種旋削機械及數控車床。
安裝方便，與中空夾頭相同，可相容互換。
可使棒料從夾頭的通孔進行送料作業。
不同尺寸及形狀的工件，可選用合適的彈簧夾頭。
Pull back collet chuck
Its applicable for various CNC machines.
Easy installation, the installation size is compatible with the related hydraulic chucks.
The bar workpiece can be input through the collet chuck hole.
The collet is optional for different size and shape workpiece.

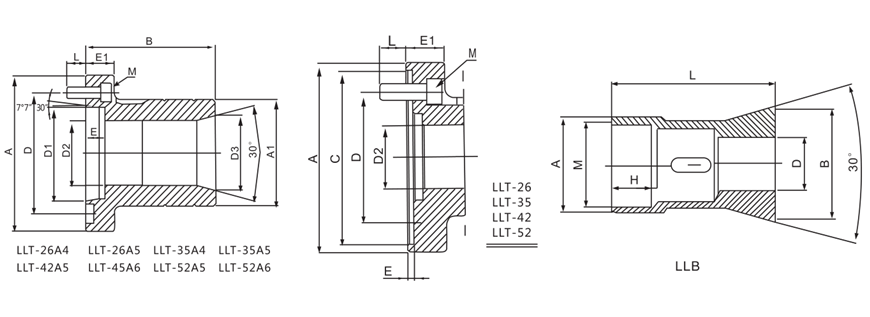

| 型號 Model | A | A1 | B | C(H6) | D | D1 | D2 | D3 | E | E1 | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LLT-26 | 120 | 120 | 110 | 110 | 82.6 | 40 | 48 | 4 | 25 | 17 | 3-M10*25 | |
| LLT-35 | 120 | 83 | 110 | 110 | 82.6 | 49 | 58 | 4 | 25 | 18 | 3-M10*25 | |
| LLT-42 | 155 | 90 | 115 | 140 | 104.8 | 56 | 65 | 5 | 25 | 19 | 4-M10*25 | |
| LLT-52 | 155 | 106 | 125 | 140 | 104.8 | 65 | 73 | 5 | 25 | 20 | 4*M10*25 | |
| LLT-26A4 | 112 | 73 | 110 | 82.6 | 63.51 | 40 | 48 | 17 | 25 | 21 | 3-M10*30 | |
| LLT-26A5 | 135 | 73 | 110 | 82.6 | 82.56 | 40 | 48 | 17 | 25 | 22 | 3-M10*30 | |
| LLT-35A4 | 112 | 83 | 110 | 82.6 | 63.51 | 49 | 58 | 17 | 25 | 23 | 3-M10*30 | |
| LLT-35A5 | 135 | 83 | 110 | 82.6 | 82.56 | 49 | 58 | 17 | 25 | 24 | 3-M10*30 | |
| LLT-42A5 | 135 | 90 | 115 | 104.8 | 82.56 | 56 | 65 | 17 | 25 | 25 | 4-M10*30 | |
| LLT-42A6 | 165 | 90 | 115 | 133.4 | 106.38 | 56 | 65 | 17 | 30 | 26 | 4-M12*30 | |
| LLT-52A5 | 135 | 106 | 125 | 104.8 | 82.56 | 65 | 73 | 17 | 25 | 27 | 4-M10*30 | |
| LLT-52A6 | 165 | 106 | 125 | 133.4 | 106.38 | 65 | 73 | 17 | 30 | 28 | 4-M12*30 |
|
型號 Model |
夾持圓棒 |
夾持六角料 mm |
夾持方料 |
容許油壓缸推力 kgf |
最大夾持力 kgf |
最高轉速 RPM |
慣性矩 kg.m2 |
最大使用壓力 MPA |
重量 |
使用 筒夾 |
適用 油缸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
LLT-26 |
3-26 |
4-22 |
4-18 |
1840 |
3980 |
7000 |
0.037 |
2.6 |
4.2 |
LLB-26 |
H-0928 |
|
LLT-35 |
3-35 |
6-32 |
6-26 |
2040 |
4480 |
6000 |
0.057 |
2.4 |
6.5 |
LLB-35 |
H-1246 |
|
LLT-42 |
3-42 |
6-36 |
6-29 |
2550 |
5600 |
6000 |
0.061 |
2.9 |
6.9 |
LLB-42 |
H-1246 |
|
LLT-42 |
5-52 |
8-45 |
7-36 |
2860 |
6220 |
5500 |
0.093 |
2.4 |
14.3 |
LLB-52 |
H-1552 |
|
型號 Model |
A(g6) | B |
圓棒 Round D max |
六角料 Hex D max |
方料 Square D max |
H | L | M |
|---|---|---|---|---|---|---|---|---|
| LLB-26 | 40 | 49 | 26 | 22 | 18 | 27 | 95 | M33*1.5 |
| LLB-35 | 49 | 59 | 35 | 32 | 26 | 27 | 95 | M42*1.5 |
| LLB-42 | 56 | 66 | 42 | 42 | 29 | 27 | 100 | M50*2 |
| LLB-52 | 65 | 74 | 52 | 52 | 36 | 27 | 100 | M55*2 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
