品牌/BRAND：NTH

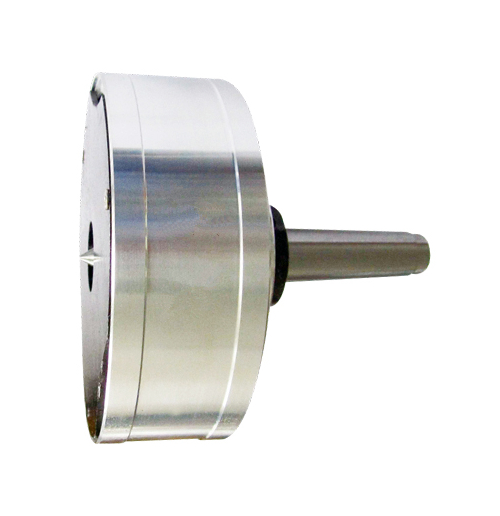

TR牽引卡盤
適用于外圓磨床，安裝方便。
自動夾緊功能，可應用于自動化生產系統
安裝應用：

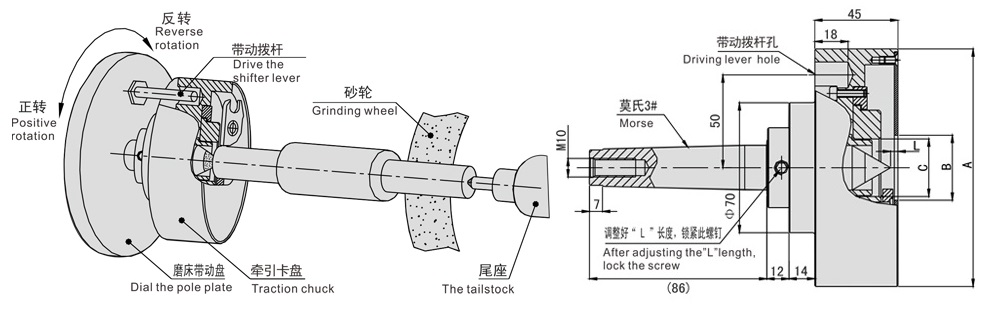

安裝：將卡盤的莫氏錐柄插入磨床主軸錐孔內，同時將帶動盤的撥桿插入卡盤的撥桿孔，安裝完成。使用：把工件放入磨床兩頂尖內，啟動磨床頭架主軸正轉，夾盤轉動同時自動夾住工件一起轉動，進行磨削加工，磨削完成后頭架主軸反轉，卡盤即可自動松開工件。
|
規格Spec 型號Model |
夾持范圍 Gripping range mm |
A | B | C |
慣量 I Kg·m2 |
重量 Weight Kgs |
|---|---|---|---|---|---|---|
| TR-10 | 128 | 128 | 33 | 31 | 0.02 | 2.5 |
| TR-14 | 128 | 128 | 33 | 31 | 0.02 | 2.5 |
| TR-18 | 128 | 128 | 33 | 31 | 0.02 | 2.5 |
| TR-22 | 142 | 142 | 50 | 42 | 0.03 | 2.7 |
| TR-25 | 142 | 142 | 50 | 42 | 0.03 | 2.7 |
| TR-29 | 142 | 142 | 50 | 42 | 0.03 | 2.7 |
