LLT PULL BACK COLLET CHUCK

點擊產品圖片放大

在線詢盤

品牌/Brand：NTH

NPT型內漲夾頭是后拉式動作，裝上擋料塊絕對的定位于擋料塊作軸向定位，因為簡夾后拉，全面貼合夾頭本體，定靠住止動裝置，形成穩定牢固的夾持力，若夾持較短型工件，夾持力具備相同效率。

采用分片式簡夾，簡夾的錐面完全貼合與夾頭本體，因此形成一個組合式的實體夾具，使得加工剛性，機械穩定性，夾持精度都得到很大的提高。

適用與CNC車，專用機，或其它的旋削機械，主要用途為車削，磨，銑等加工。

高同心度和重復精度0.01mm以內。

可增加安裝氣密檢測裝置。適合盲孔夾持。

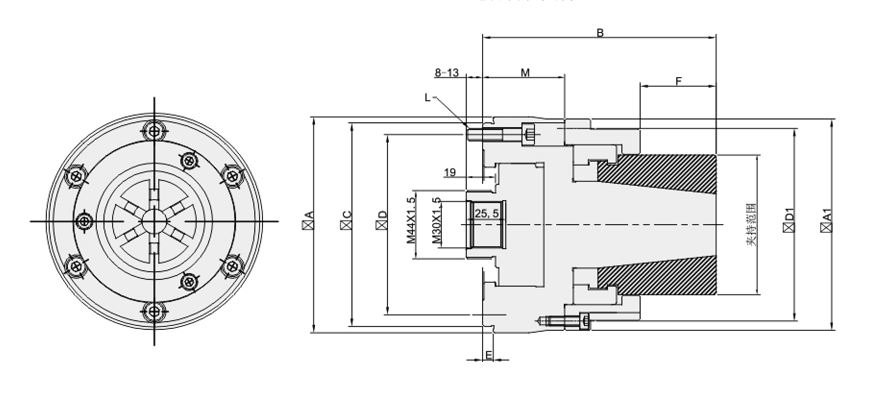

尺寸單位/Size unit: mm

型號 Model	A	A1	B	C(H6)	D	D1	E	F	M	L
NPT212-XX	139	114	95	131	116	53(3-M5)	7	14	45	6-M8*30
NPT212-X	139	114	97	131	116	57(3-M5)	7	14	49.5	6-M8*30
NPT212-200	139	86	112	?131	116	70(3-M6)	7	21	51.5	6-M8*40
NPT212-210	139	90	117	?131	116	750(3-M6)	7	25	51.5	6-M8*30
NPT212-220	139	105	133	?131	116	90(3-M5)	7	40	51.5	6-M8*40
NPT212-230	139	120	140	?131	116	104(3-M6)	7	44.5	53	6-M8*40
NPT212-240	139	140	150	?131	116	124(3-M6)	7	52.5	53	6-M8*40
NPT212-250	230	195	175	?219	192	176(3-M8)	14	65	65	6-M10*40

型號 Model	夾爪行程 mm	夾持范圍 mm	筒夾開合量 mm	容許油壓缸推力 kgf	最高轉速 RPM	最大夾持力 kgf	重量 kg	使用筒夾
NPT-212-XX	5	13-18	-0.25~+0.25	816	7000	5712	5	HJ-XX
NPT-212-X	5	16-21	-0.25~+0.25	816	7000	5712	5	HJ-XX
NPT212-200	5.5	20-28	-0.3~+0.4	816	7000	5712	5	HJ-2000
NPT212-210	5.5	26-38	-0.3~+0.5	1020	6000	7140	6	HJ-2100
NPT212-220	5.5	36-54	-0.4~+0.6	1836	5500	12852	7	HJ-2200
NPT212-230	5.5	50-80	-0.4~+0.6	2244	5500	15708	8	HJ-2300
NPT212-240	6	69-100	-0.4~+0.6	3060	5500	21420	10	HJ-2400
NPT212-250	6	100-130	-0.5~+0.6	4080	5000	28560	30	HJ-2500

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information

非標需求可定做 Non-standard requirements can be made
