類型：可伸縮系列，替換式
Type: Retractable series,Interchangeable
適 用：CNC車床，磨床及其他機床
Application: CNC lathe or grinder and other lathe
用 途：可因應工件長度在加工時因熱脹冷縮而變化的情形，防止工件變形
Working Usage: The center which retractable feature can response the situation of workpiece length thermal expansion during turning process . So it can avoid deformation.

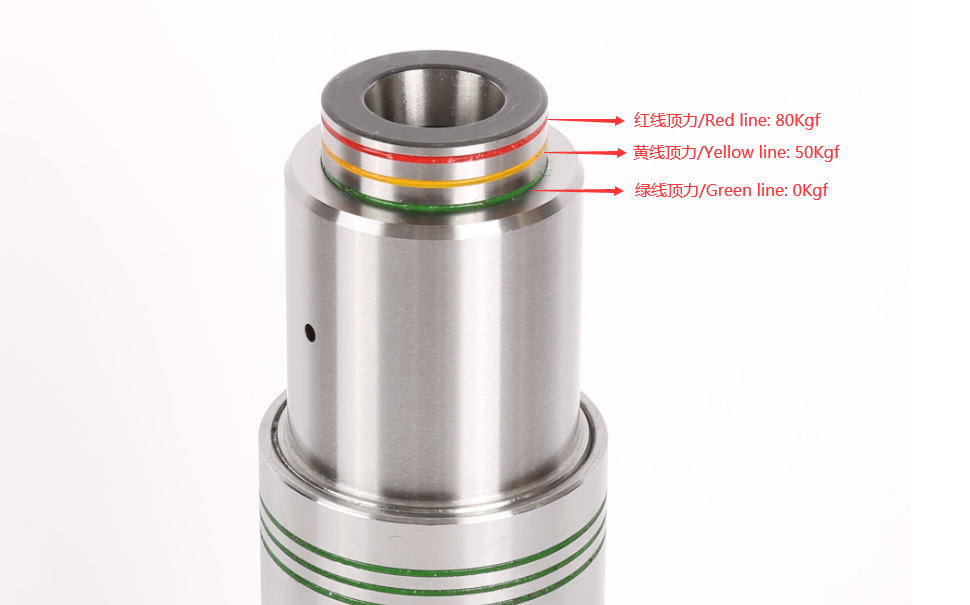

顏色刻度：當顏色刻度線與頂針前端固定平面齊平時，紅線頂力：80Kgf/黃線頂力：50Kgf/綠線頂力：0Kgf
Color scale: When the color line reach the fixed end plan of the center, Red line: 80Kgf/ Yellow line: 50Kgf/ Green line: 0Kgf
精準度：< 0.01mm
TIR < 0.01mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

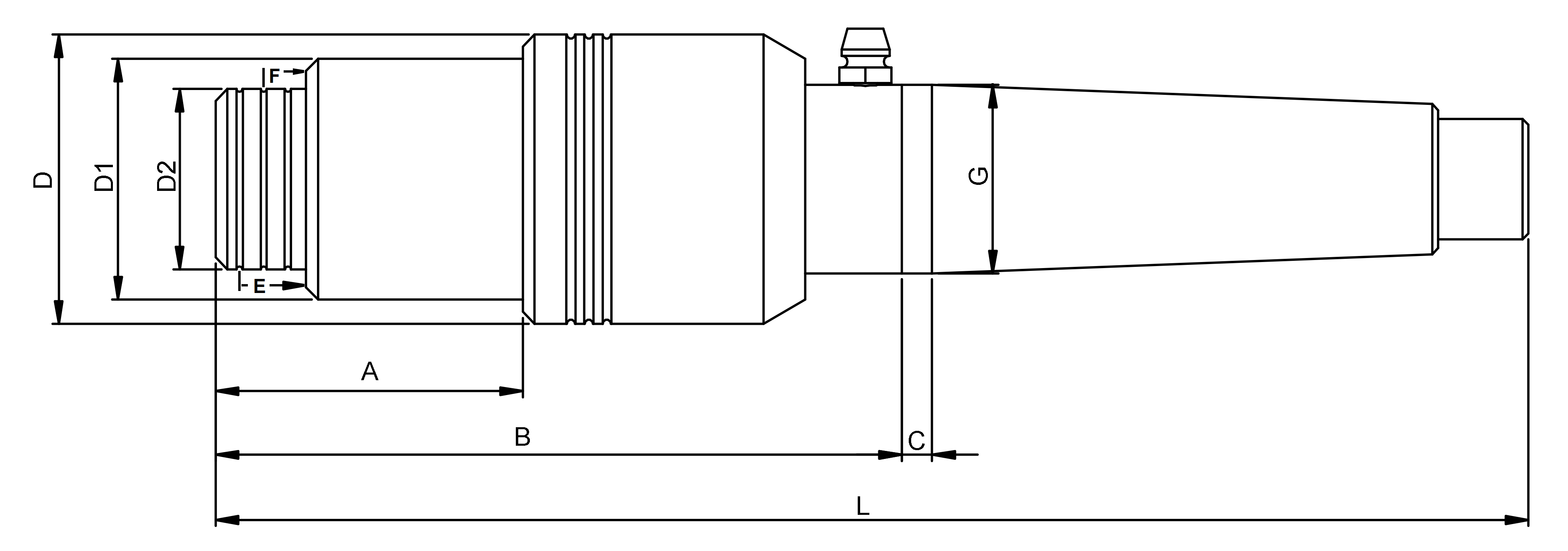

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | D2 |
E 最大收縮量 Max push in |
F 最大收縮量 Max push in |
G | L |
|---|---|---|---|---|---|---|---|---|---|---|
| TSC36465-4 | 51 | 110 | 9 | 48 | 40 | 30 | 10 | 5 | 31.267(MT4) | 218 |
| TSC36465-5 | 51 | 131 | 9 | 63 | 40 | 30 | 10 | 5 | 44.399(MT5) | 266 |
非標需求可定制 Customized order can be accepted.
保留技術更改的權利 Subject to technical changes.
