類型：回轉式系列
Type: Live centers series
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application: CNC lathe, high speed lathe and other lathe
用 途：適用長度300mm以內一般軸心車削加工
Working Usage: Applicable for the length less than 300mm ordinary turning process
結 構：採用前后兩個支撐點加止推軸承設計製成。
Structure: Combination of thrust bearing and design of front and rear double supporting point
精準度：0.002mm以內
TIR: Less than 0.002mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

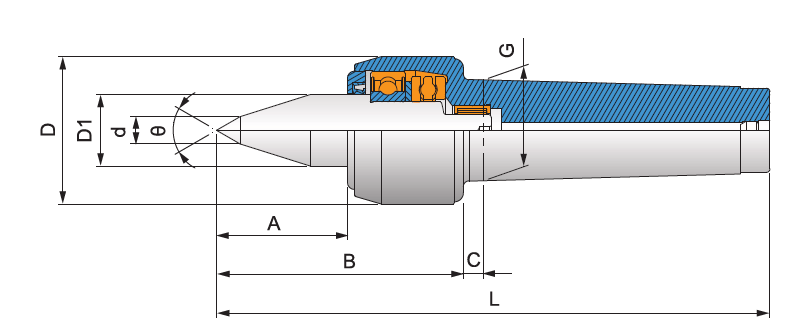

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | d | G | L | ? |
軸承最高轉數 Max. RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-763-3 | 58 | 109 | 8 | 58 | 31.2 | 12 | 23.825（MT3) | 196 | 60゜ | 4,000rpm | 900kg | 2,200kg |
| TSC-763-4 | 58 | 109 | 9 | 65 | 31.2 | 12 | 31.267（MT4) | 217 | 60゜ | 4,000rpm | 1,100kg | 2,500kg |
| TSC-763-5 | 58 | 109 | 9 | 65 | 32 | 12 | 44.399（MT5) | 244 | 60゜ | 4,000rpm | 1,200kg | 2,500kg |
