車床頂尖/頂針

SC-63-A (附螺帽) 中負荷細長型回轉頂針

SC-63-AMEDIUM DUTY LONG NOSE LIVE CENTER

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

類型：回轉式系列
Type: Live centers series
負荷：中
Duty: Medium

適用：CNC車床、高速車床及其他機床。

Application CNC lathe, high speed lathe and other lathe.

用途：適用長度400mm以內一般軸心車削加工及細長型車削加工。

Working Usage Applicable for the length less than 400mm ordinary turning process, and slender workpiece turning process.

結 構：軸承徑向力和軸向力分開設計，採用雙列滾珠精密軸承、止推軸承、滾針軸承排列製成。

Structure The radial load and axial load designed separately. Adopted double row ball precision bear and thrust bearing and needle bearing.

配件：SC-63-M-3A/4A/5A, Y型扳手

Accessories For SC-63-M-3A/4A/5A, Y type spanner

精準度：0.002以內

TIR Less than 0.002mm

檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。

Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

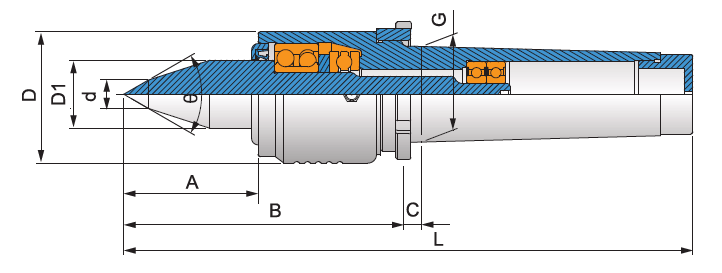

規格 / Specification 單位/ UNIT：mm

型式/外表尺寸 Model/Spec	A	B	C	D	D1	G	d	L	尖角 Center	軸承最高轉數 Max. RPM	軸承徑向力（載重） Max. radial load	軸承軸向力（推力） Max. axial thrust force
SC-63-M-3A	60	127	8	57	31.2	23.825（MT3)	12	214	60゜	4,500rpm	1,200kg	1,800kg
SC-63-M-4A	60	127	9	57	31.2	31.267（MT4)	12	235	60゜	4,500rpm	1,300kg	2,200kg
SC-63-M-5A	60	127	9	57	31.2	44.399（MT5)	12	262	60゜	4,500rpm	1,400kg	2,300kg

型式/外表尺寸

Model/Spec

尖角
Center

軸承最高轉數

Max. RPM

軸承徑向力

（載重）

Max. radial load

軸承軸向力

（推力）

Max. axial thrust force

SC-63-M-3A

127

31.2

23.825（MT3)

214

60゜

4,500rpm

1,200kg

1,800kg

SC-63-M-4A

127

31.2

31.267（MT4)

235

60゜

4,500rpm

1,300kg

2,200kg

SC-63-M-5A

127

31.2

44.399（MT5)

262

60゜

4,500rpm

1,400kg

2,300kg

備注：
本頂針指定使用SKF-LGMT2專用潤滑油，請勿使用其他不同成分之潤滑油。
產品型號中有“A”的表示頂針有附螺帽
徑向力數據參考：加工件重量+車削力量
配件中的頂針子，型號有“A”的為加長型頂針子。
軸向力據參考：尾座油壓壓力數據
非標需求可定制
保留技術更改的權利

Remarks
1,For the lubricating oil,SKF-LGMT2 is designated,others aren't allowed

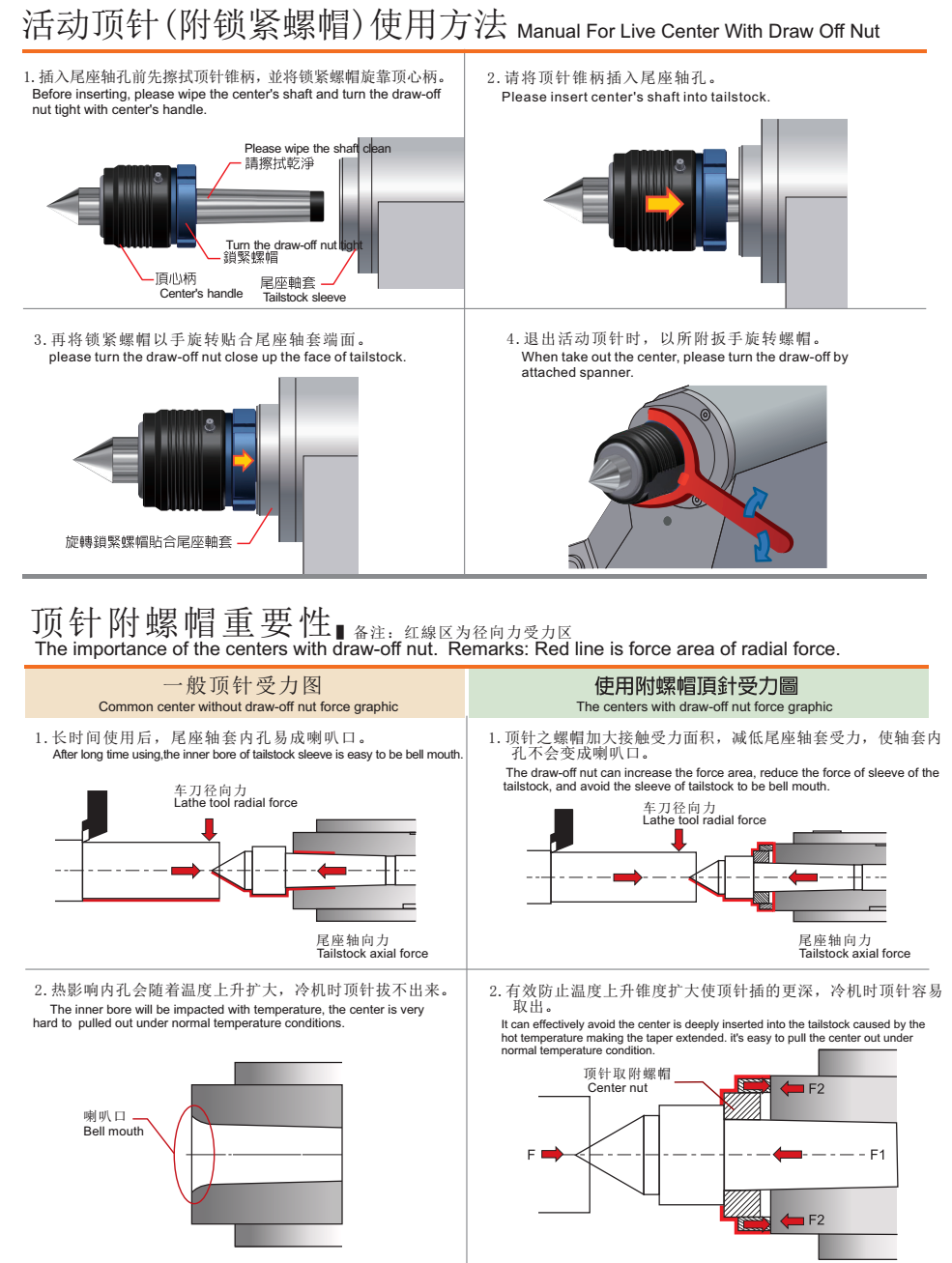

2,if "A" is behind the center model name,it denotes a draw-off nut attached.
3,About radial force data, please refer to workpiece weight and machining force.
4,if "A" is behind the center interchangeable tip name,it denotes the tip is extended length.
5,About axial force data, please refer to the hydraulic pressure data of the tailstock.
6,For live centers, SKF lubricating oil is designated, it is waterproof.
7,Customized order can be accepted.
8,Subject to technical changes.
