類型：替換式系列
Type: Interchangeble live center
負荷：重
Duty: Heavy
適 用：CNC車床、高速車床及其他機床。
Application CNC lathe and high speed lathe or other lathe.
用 途：適用一般軸心強力車削加工。
Working Usage Applicable for ordinary strong turning process.
結 構：採用雙列滾珠精密軸承，止推軸承及滾針軸承設計，採三個支撐點特殊設計製成。
Structure Combination of double row ball precise bearing and thrust bearing and needle bearing. With the design of three supporting points.
配 件：Y型扳手、65型大子、65型沖子
Accessories Y spanner and 65 type Tips and 65 type punch.
精準度：0.005以內
TIR Less than 0.005mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

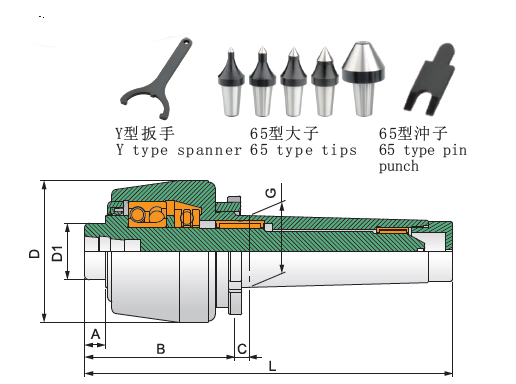

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| TSC-265-3A | 15 | 87 | 8 | 58 | 34.8 | 23.825（MT3) | 174 | 6,000rpm | 1,450kg | 1,800kg |
| TSC-265-4A | 15 | 87 | 9 | 65 | 34.8 | 31.267（MT4) | 195 | 6,000rpm | 2,250kg | 2,700kg |
| TSC-265-5A | 15 | 93 | 9 | 75 | 34.8 | 44.399（MT5) | 228 | 6,000rpm | 3,620kg | 3,000kg |
