超大通孔徑氣動夾頭，內藏氣壓缸，適合管材加工。
夾頭內建有”壓力檢知”機構，能檢知夾頭內部壓力遽降，確保操作安全。
專利注氣系統，安裝快速容易，無傳統注氣密封環損壞問題，可節省安裝及維修成本。
Large through-hole 3-jaw power chuck with build in air cylinder.
With build-in “pressure detection” device in chuck which can check the pressure is lowered rapidly within the chuck, guarantee to the security of operating.
Patented air supply system, it is easy to install and maintain. No abrasion issue of traditional sealed ring. Maintenance cost and time can be saved.
尺寸單位/Size unit: mm
|
型號 Model |
通孔徑
Thru-hole Dia. |
爪行程
Jaw strok (Dia.) |
夾持直徑最大 Chucking Dia. Max. (mm). |
夾持直徑最小 Chucking Dia. Min. ?(mm) |
最大使用壓力
Max. pressure |
|---|---|---|---|---|---|
|
AP-145A11 |
145 |
14 |
420 |
62 |
0.6(6.1) |
|
AP-185A15 |
185 |
14 |
460 |
100 |
0.6(6.1) |
|
AP-230A15 |
230 |
17 |
535 |
170 |
0.6(6.1) |
|
AP-275A20 |
275 |
17 |
580 |
200 |
0.6(6.1) |
|
AP-320A20 |
320 |
17 |
658 |
200 |
0.6(6.1) |
|
AP-375A20 |
375 |
24 |
738 |
260 |
0.6(6.1) |
|
型號 Model |
最大夾持力 Max.?clamping force ?kN (kgf) |
最高轉速 Max. speed min-1(r.p.m.) |
I
kg?m2
|
重量 Weight (kg) |
重 量 Weight (kg) |
空氣消耗量
Air Consumption |
|---|---|---|---|---|---|---|
|
AP-145A11 |
85.0(8667) |
1700 |
3.8 |
156 |
182 |
17.8 |
|
AP-185A15 |
110.0(11216) |
1300 |
6.0 |
188 |
223 |
22 |
|
AP-230A15 |
125.0(12742) |
1300 |
11.1 |
265 |
310 |
34 |
|
AP-275A20 |
140.0(14271) |
1100 |
15.5 |
301 |
346 |
39 |
|
AP-320A20 |
184.0(18762) |
1000 |
27.2 |
415 |
505 |
45 |
|
AP-375A20 |
188.0(19115) |
850 |
44.2 |
530 |
545 |
55 |
|

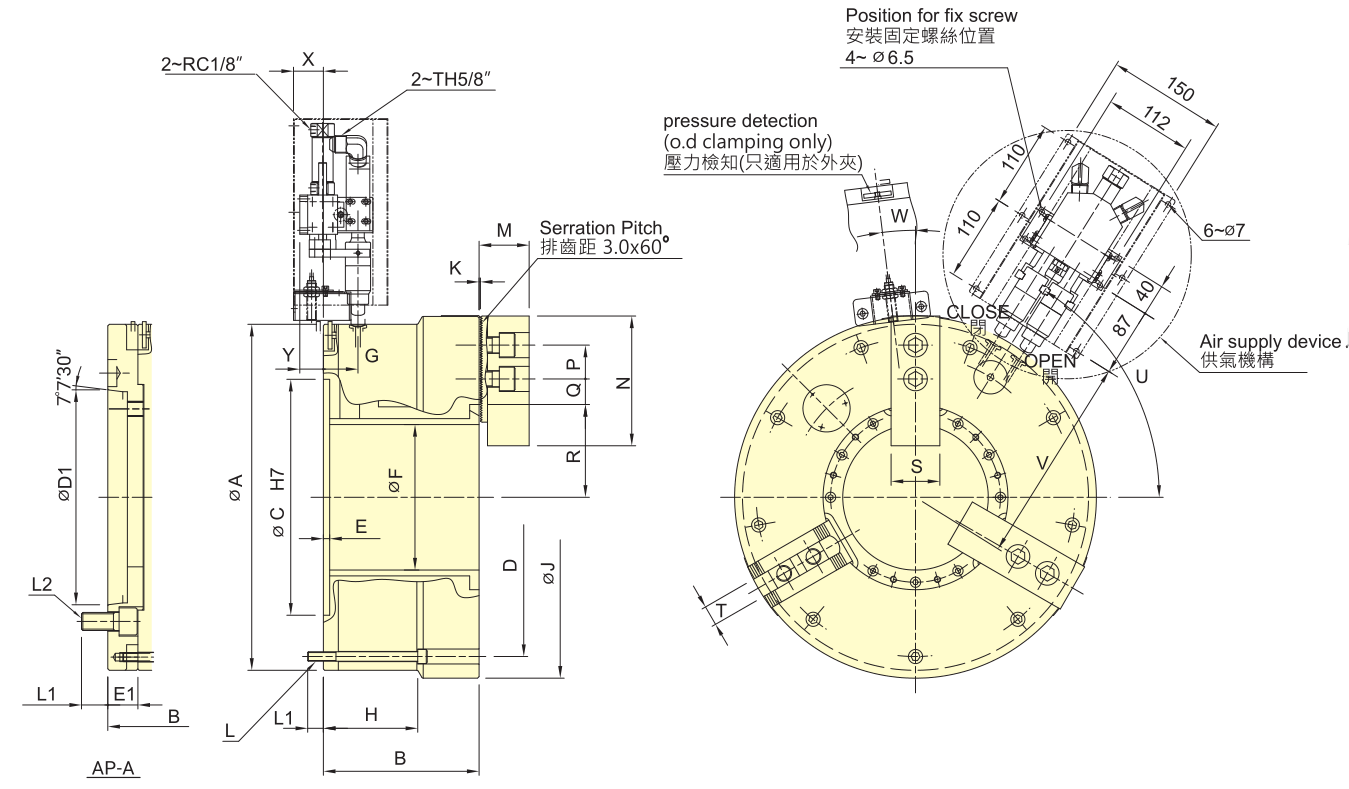

型號Model |
A |
B |
C |
D |
D1 |
E |
E1 |
F |
G |
H |
J |
K |
L |
L1 |
L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AP-145A11 |
400 |
198/231 |
300 |
365 |
196.87 |
8 |
33 |
145 |
34 |
120 |
420 |
3.5 |
9~M12 |
20 |
31 |
|
AP-185A15 |
460 |
198/238 |
300 |
405 |
285.78 |
8 |
40 |
185 |
44 |
120 |
460 |
3.5 |
9~M12 |
20 |
35 |
|
AP-230A15 |
515 |
226/266 |
380 |
483 |
285.78 |
8 |
40 |
230 |
49 |
145 |
535 |
3.5 |
6~M16 |
24 |
35 |
|
AP-275A20 |
560 |
232/272 |
380 |
528 |
412.78 |
8 |
40 |
275 |
52 |
152 |
580 |
3.5 |
6~M16 |
24 |
35 |
|
AP-320A20 |
615 |
256/306 |
520 |
580 |
412.78 |
8 |
50 |
320 |
55 |
116.5 |
658 |
3.5 |
9~M16 |
25 |
33 |
|
AP-375A20 |
690 |
272/322 |
520 |
650 |
412.78 |
8 |
50 |
375 |
55 |
127 |
738 |
3.5 |
9~M16 |
28 |
33 |
|
型號Model |
L2 |
M |
N |
P |
Q max. |
Q min. |
R max. |
R min. |
S |
T |
U |
V |
W |
X |
Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AP-145A11 |
6~M20 |
63.7 |
165 |
43 |
53.5 |
23.5 |
98 |
91 |
62 |
25.5 |
57° |
242 |
0° |
38 |
20 |
|
AP-185A15 |
6~M24 |
63.7 |
165 |
43 |
53.5 |
23.5 |
118 |
111 |
62 |
25.5 |
58° |
272 |
7° |
38 |
20 |
|
AP-230A15 |
6~M24 |
71.7 |
180 |
60 |
48.5 |
18.5 |
145 |
136.5 |
64 |
25.5 |
30° |
300 |
7° |
33 |
15 |
|
AP-275A20 |
6~M24 |
71.7 |
180 |
60 |
48.5 |
18.5 |
167.5 |
159 |
64 |
25.5 |
30° |
322 |
7° |
30 |
12 |
|
AP-320A20 |
6~M24 |
81.5 |
210 |
60 |
60.5 |
24.5 |
190 |
181.5 |
74 |
30 |
52° |
350 |
7° |
27 |
9 |
|
AP-375A20 |
6~M24 |
81.5 |
210 |
60 |
66.5 |
24.5 |
223.5 |
211.5 |
74 |
30 |
52° |
387 |
7° |
27 |
9 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
