SI 產品介紹
適用于車床、轉臺、加工中心等設備，不用更換卡盤，即可實現加工規格工件以及不規則工件。
既有自定心卡盤的夾持功能，又有單動卡盤的夾持功能。
后孔安裝設計，可改裝為前后鎖共用。
It can be used onto lathe machine, rotary table or CNC machine andso on, it can work for regular or irregular workpiece without changingthe chuck.
lt has the gripping function of both scroll chuck and independentmovement chuck.
Back mounting hole design, and front mounting is achievable.

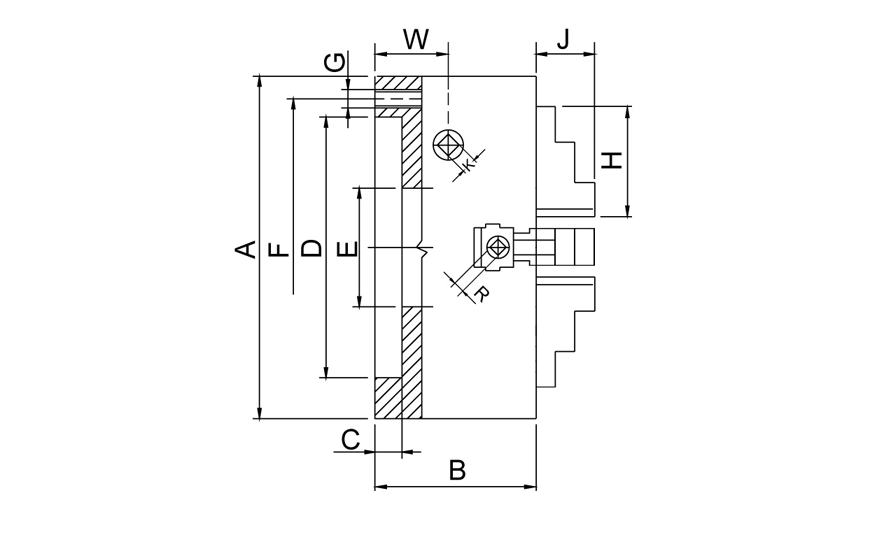

尺寸單位/Size Unit:mm
|
型式/規格 |
A |
B |
C |
D |
E |
F |
G |
|---|---|---|---|---|---|---|---|
|
SIF-160 |
160 |
82 |
4 |
125 |
42 |
140 |
3-M10 |
|
SIF-200 |
200 |
86 |
4 |
160 |
55 |
176 |
3-M10 |
|
SIF-250 |
250 |
101 |
5 |
200 |
76 |
224 |
3-M12 |
|
SIF-315 |
315 |
118 |
5 |
260 |
103 |
286 |
3-M16 |
|
SIF-400 |
400 | 124 | 6 | 330 | 136 | 362 |
3-M16 |
|
SIF-500 |
500 | 145 | 6 | 420 | 190 | 458 |
3-M16 |
|
SIF-630 |
630 | 160 | 7 | 545 | 252 | 586 |
3-M16 |
|
SIF-800 |
800 | 200 | 10 | 710 | 267 | 760 |
3-M20 |
|
SIF-1000 |
1000 | 236 | 10 | 910 | 460 | 950 |
3-M24 |
|
SIF-1250 |
1250 | 241 | 10 | 1000 | 560 | 1100 |
3-M30 |
|
型式/規格 |
H |
J |
K |
R |
W |
最高轉速 RPM max |
|---|---|---|---|---|---|---|
|
SIF-160 |
69 |
28.5 |
11 |
6 |
22.3 |
3200 |
|
SIF-200 |
85 |
31 |
11 |
8 |
26 |
3000 |
|
SIF-250 |
91 |
33 |
14 |
8 |
29.3 |
2500 |
|
SIF-315 |
125 |
42 |
14 |
10 |
32 |
2000 |
|
SIF-400 |
145 |
58 |
17 |
10 |
36 |
1500 |
|
SIF-500 |
180 | 61 | 19 | 12 | 43.5 | 1000 |
|
SIF-630 |
225 | 72 | 19 | 12 | 48.5 | 750 |
|
SIF-800 |
245 | 67 | 19 | 17 | 57.5 | 600 |
|
SIF-1000 |
245 | 88 | 24 | 19 | 67 | 380 |
|
SIF-1250 |
245 | 88 | 24 | 19 | 72 | 200 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
